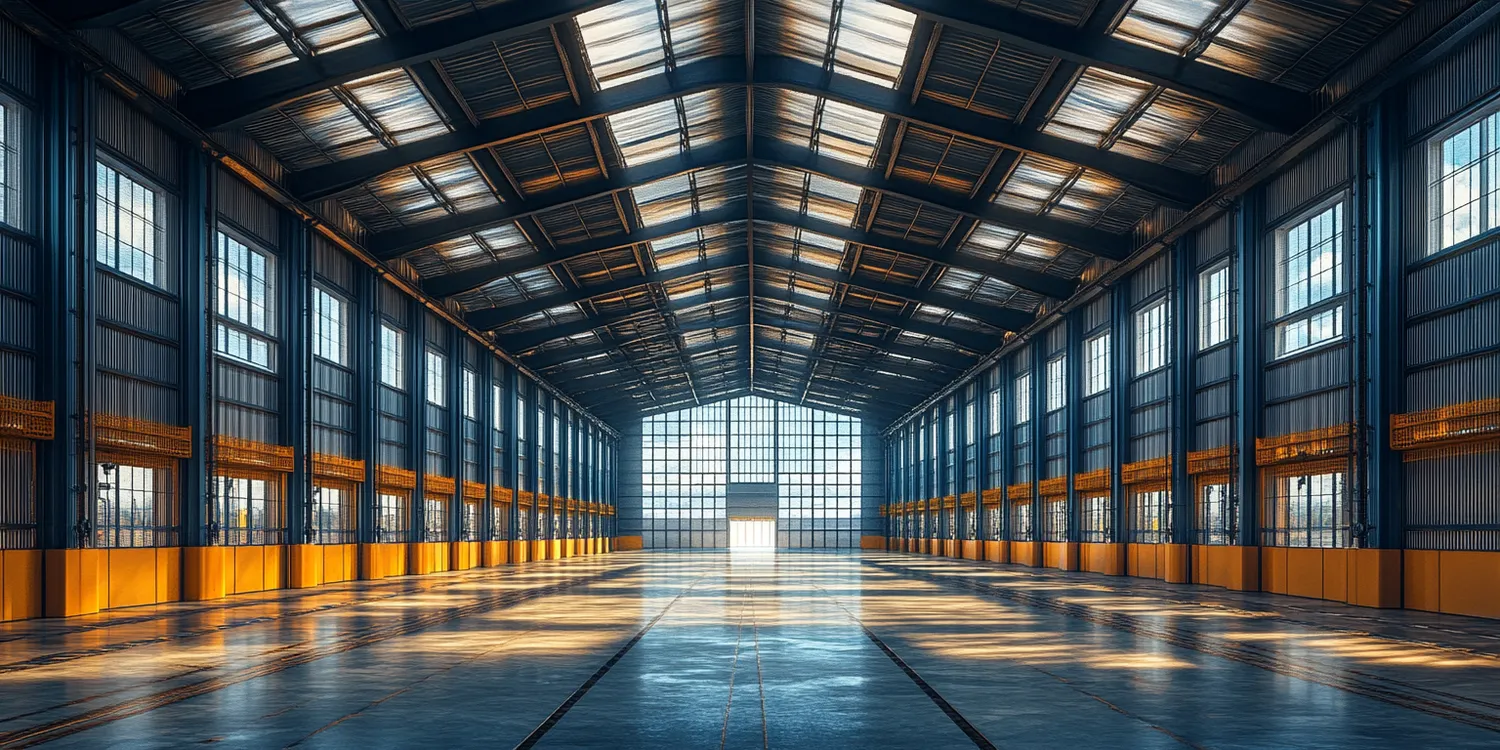

Jak projektować hale stalowe?
Projektowanie hal stalowych to proces złożony, wymagający precyzyjnego planowania i ścisłego przestrzegania norm technicznych. Klucz do sukcesu leży w zrozumieniu potrzeb inwestora, analizie warunków gruntowych oraz zastosowaniu odpowiednich materiałów i technologii. Od pierwszych szkiców koncepcyjnych po finalne obliczenia konstrukcyjne, każdy etap ma znaczenie dla bezpieczeństwa, funkcjonalności i trwałości obiektu. Dobrze zaprojektowana hala stalowa to inwestycja, która przynosi korzyści przez wiele lat, minimalizując koszty eksploatacji i zapewniając optymalne warunki dla prowadzonej działalności.
Pierwszym krokiem w procesie projektowania jest dogłębne zrozumienie wymagań klienta. Należy ustalić przeznaczenie hali, jej wymiary, obciążenia użytkowe, a także specyficzne wymagania dotyczące izolacji, wentylacji czy dostępu. Następnie przeprowadzana jest szczegółowa analiza lokalizacji, w tym warunków geotechnicznych. Badania gruntu są niezbędne do określenia nośności podłoża i zaprojektowania odpowiedniego fundamentowania, które zapewni stabilność całej konstrukcji. Równie ważne jest uwzględnienie czynników środowiskowych, takich jak obciążenie wiatrem i śniegiem, które mają bezpośredni wpływ na wymiarowanie elementów konstrukcyjnych.
Kolejnym etapem jest opracowanie koncepcji architektonicznej i statycznej. Architekt tworzy wizualizację obiektu, uwzględniając jego formę, funkcjonalność i estetykę. Równocześnie inżynierowie konstruktorzy przystępują do tworzenia obliczeń statycznych. Wykorzystują oni specjalistyczne oprogramowanie do modelowania konstrukcji stalowych i przeprowadzania analiz wytrzymałościowych. Celem jest dobranie odpowiednich przekrojów profili stalowych, zaprojektowanie połączeń i elementów usztywniających, tak aby konstrukcja była bezpieczna i spełniała wszystkie normy budowlane.
Nie można zapomnieć o aspektach prawnych i formalnych. Projekt hali stalowej musi być zgodny z miejscowym planem zagospodarowania przestrzennego lub decyzją o warunkach zabudowy. Konieczne jest również uzyskanie odpowiednich pozwoleń na budowę, co wiąże się z przedłożeniem kompletnej dokumentacji projektowej. W całym procesie kluczowa jest współpraca między inwestorem, architektem, konstruktorem i wykonawcą, zapewniająca spójność i efektywność realizacji projektu.
Jakie są kluczowe etapy w procesie projektowania hali stalowych
Proces projektowania hal stalowych jest wieloetapowy i wymaga zaangażowania specjalistów z różnych dziedzin. Zaczyna się od fazy koncepcyjnej, gdzie definiowane są podstawowe założenia i cele projektu. Następnie przechodzi się do etapu projektowania architektonicznego, który koncentruje się na funkcjonalności, estetyce i ergonomii przestrzeni użytkowej. Równolegle prowadzone są analizy geotechniczne, mające na celu określenie właściwości podłoża i zaprojektowanie odpowiedniego systemu fundamentowania. Jest to kluczowe dla zapewnienia stabilności i bezpieczeństwa całej konstrukcji.
Kolejnym fundamentalnym etapem jest projektowanie konstrukcyjne. Inżynierowie konstruktorzy dokonują szczegółowych obliczeń wytrzymałościowych, uwzględniając wszystkie przewidywane obciążenia – stałe, zmienne, wynikające z warunków atmosferycznych (wiatr, śnieg) oraz obciążenia dynamiczne, jeśli są przewidywane. Na podstawie tych obliczeń dobierane są odpowiednie materiały, głównie stale konstrukcyjne o określonych gatunkach i klasach wytrzymałości. Precyzyjnie wymiarowane są wszystkie elementy nośne, takie jak słupy, rygle, płatwie, a także systemy usztywniające, zapewniające stabilność przestrzenną konstrukcji.
Projektowanie połączeń jest równie istotne. Sposób połączenia poszczególnych elementów stalowych – czy to przez spawanie, śrubowanie, czy połączenia spawane z późniejszym montażem na śruby – ma kluczowe znaczenie dla wytrzymałości i sztywności całej konstrukcji. Szczegółowe rysunki warsztatowe i montażowe precyzują geometrię połączeń, rodzaj i liczbę łączników oraz wymagania dotyczące jakości wykonania.
Ważnym elementem projektu jest również system obudowy hali, który obejmuje ściany i dach. Wybór materiałów izolacyjnych, rodzaj pokrycia dachowego i ściennego, a także rozwiązania dotyczące wentylacji, oświetlenia i systemów przeciwpożarowych są integralną częścią projektu. Projekt musi uwzględniać również instalacje wewnętrzne, takie jak elektryczne, sanitarne czy te związane z procesem produkcyjnym lub magazynowaniem, w zależności od przeznaczenia hali. Dbałość o każdy z tych aspektów gwarantuje powstanie obiektu funkcjonalnego, bezpiecznego i zgodnego z oczekiwaniami.
Jakie są podstawowe zasady projektowania konstrukcji stalowych dla hal
Kolejną kluczową zasadą jest odpowiednie dobranie materiałów. Stale konstrukcyjne wykorzystywane w budownictwie halowym charakteryzują się określoną wytrzymałością na rozciąganie, ściskanie i zginanie. Wybór gatunku stali zależy od przewidywanych obciążeń i wymagań dotyczących sztywności konstrukcji. Ważne jest również zapewnienie odpowiedniej odporności korozyjnej materiałów, zwłaszcza w przypadku hal zlokalizowanych w specyficznych środowiskach lub przeznaczonych do przechowywania substancji chemicznych. Stosowanie odpowiednich powłok ochronnych, takich jak malowanie czy cynkowanie, jest niezbędne do przedłużenia żywotności konstrukcji.
Efektywne wykorzystanie materiału jest kolejnym ważnym aspektem. Projektanci dążą do optymalizacji przekrojów elementów stalowych, aby zminimalizować ich masę przy jednoczesnym zachowaniu wymaganej nośności i stateczności. Stosuje się różnorodne kształtowniki, takie jak profile I, H, C, ceowniki, kątowniki, a także konstrukcje kratownicowe i ramowe, które pozwalają na efektywne przenoszenie obciążeń na duże rozpiętości. Kluczowe jest unikanie nadmiernych naprężeń i deformacji, które mogłyby prowadzić do uszkodzenia konstrukcji.
Niezwykle ważną zasadą jest zapewnienie odpowiedniej stateczności konstrukcji, zarówno lokalnej, jak i ogólnej. Stateczność lokalna dotyczy zapobiegania wyboczeniu poszczególnych elementów pod wpływem ściskania, natomiast stateczność ogólna odnosi się do zapobiegania utracie stabilności całej konstrukcji, na przykład poprzez utratę stateczności przez słupy lub całe układy ramowe. W tym celu stosuje się odpowiednie usztywnienia, takie jak stężenia, rygle, czy usztywnienia boczne, które zapewniają integralność i bezpieczeństwo całej budowli.
Jakie są kluczowe elementy projektowania hal stalowych z uwzględnieniem ich przeznaczenia
Projektowanie hal stalowych musi być ściśle powiązane z ich przyszłym przeznaczeniem, ponieważ specyfika działalności determinują wiele kluczowych parametrów konstrukcyjnych i funkcjonalnych. Na przykład, hala magazynowa będzie wymagała innego układu słupów i innej nośności stropów niż hala produkcyjna, w której pracować będą ciężkie maszyny. W przypadku magazynów, kluczowe jest optymalne wykorzystanie przestrzeni i zapewnienie łatwego dostępu do przechowywanych towarów, co wpływa na szerokość naw, wysokość składowania i rozmieszczenie bram wjazdowych.
Hale produkcyjne stawiają przed projektantem inne wyzwania. Należy uwzględnić obciążenia dynamiczne generowane przez pracujące maszyny, wymagania dotyczące instalacji technologicznych, wentylacji, a także systemów przeciwpożarowych. Często konieczne jest zaprojektowanie specjalnych fundamentów pod maszyny lub specjalnych układów konstrukcyjnych, które umożliwią montaż i demontaż urządzeń. Ważne jest również zapewnienie odpowiedniego oświetlenia i warunków pracy dla personelu.
Hale sportowe i rekreacyjne wymagają specyficznych rozwiązań konstrukcyjnych ze względu na duże rozpiętości, konieczność zapewnienia odpowiedniej akustyki i estetyki wnętrza. Często stosuje się tu łuki stalowe lub konstrukcje kratownicowe o skomplikowanej geometrii. Ważne jest również uwzględnienie wymagań dotyczących komfortu widzów i zawodników, takich jak odpowiednia cyrkulacja powietrza i systemy ogrzewania.
Hale wystawiennicze i targowe charakteryzują się potrzebą elastyczności przestrzeni. Projekt powinien umożliwiać łatwą rearanżację wnętrza, montaż i demontaż stoisk oraz zapewnienie odpowiedniego oświetlenia wystaw. Często stosuje się tu lekkie konstrukcje stalowe, które można szybko modyfikować i dostosowywać do zmieniających się potrzeb.
Niezależnie od przeznaczenia, projekt każdej hali stalowej musi uwzględniać przepisy prawa budowlanego, normy techniczne oraz wymagania ochrony środowiska. Kluczowe jest również zapewnienie bezpieczeństwa użytkowników, zgodność z przepisami przeciwpożarowymi oraz możliwość przyszłej rozbudowy lub modernizacji obiektu. Właściwe zrozumienie specyfiki danej działalności jest podstawą do stworzenia optymalnego projektu.
Jakie są główne aspekty projektowania konstrukcji stalowych dla hal przemysłowych
Projektowanie konstrukcji stalowych dla hal przemysłowych to proces wymagający szczególnej uwagi ze względu na specyficzne obciążenia i funkcje, jakie mają pełnić te obiekty. Kluczowe jest dokładne zdefiniowanie rodzaju produkcji lub procesów magazynowych, które będą zachodzić wewnątrz hali. Od tego zależy dobór odpowiednich materiałów konstrukcyjnych, wymiarowanie elementów nośnych oraz projektowanie fundamentów. Hale przemysłowe często poddawane są znacznym obciążeniom dynamicznym, wynikającym z pracy ciężkich maszyn, urządzeń produkcyjnych oraz ruchu wózków widłowych.
Konieczne jest precyzyjne obliczenie tych obciążeń dynamicznych i uwzględnienie ich w analizie wytrzymałościowej konstrukcji. Zapobiega to powstawaniu nadmiernych drgań, które mogłyby negatywnie wpływać na trwałość obiektu, maszyn oraz komfort pracy personelu. Stosuje się specjalne systemy usztywniające i tłumiące, a także dobiera odpowiednie materiały o wysokiej odporności na zmęczenie materiału.
Ważnym aspektem jest również zapewnienie odpowiedniej wysokości użytkowej hali, która musi być dostosowana do zainstalowanych maszyn, systemów transportu wewnętrznego (np. suwnic) oraz wysokości składowania towarów. Projekt musi uwzględniać także rozmieszczenie elementów konstrukcyjnych w taki sposób, aby nie kolidowały z procesami technologicznymi i zapewniały swobodny dostęp do maszyn i urządzeń. Często stosuje się konstrukcje o dużych rozpiętościach, eliminując potrzebę stosowania wewnętrznych słupów, co zwiększa elastyczność wykorzystania przestrzeni.
System obudowy hali przemysłowej również odgrywa kluczową rolę. Musi on zapewniać odpowiednią izolację termiczną, akustyczną oraz ochronę przed czynnikami zewnętrznymi. Stosuje się różnego rodzaju panele warstwowe, płyty warstwowe z rdzeniem izolacyjnym lub konstrukcje samonośne z poszyciem z blachy trapezowej i wełny mineralnej. Należy również uwzględnić wymagania dotyczące odporności ogniowej oraz systemy wentylacji i oddymiania, które są szczególnie ważne w obiektach przemysłowych.
Kolejnym istotnym elementem jest projektowanie systemów bezpieczeństwa, w tym przeciwpożarowego, ewakuacyjnego oraz instalacji elektrycznych i sanitarnych. Wszystkie te aspekty muszą być ściśle skoordynowane z projektem konstrukcyjnym, aby zapewnić kompleksowe i bezpieczne rozwiązanie. Należy również pamiętać o możliwościach przyszłej rozbudowy lub modyfikacji hali, co wymaga projektowania z pewnym zapasem wytrzymałości i elastyczności.
Jakie są najważniejsze elementy związane z projektowaniem fundamentów pod hale stalowe
Projektowanie fundamentów pod hale stalowe jest jednym z najbardziej krytycznych etapów całego procesu budowlanego, mającym bezpośredni wpływ na stabilność, bezpieczeństwo i trwałość całej konstrukcji. Pierwszym i fundamentalnym krokiem jest przeprowadzenie szczegółowych badań geotechnicznych gruntu na działce przeznaczonej pod budowę. Analiza ta pozwala na określenie rodzaju gruntu, jego nośności, poziomu wód gruntowych oraz ewentualnej obecności warstw słabych lub podatnych na osiadanie. Wyniki tych badań są podstawą do wyboru odpowiedniego typu fundamentu.
Najczęściej stosowanym rozwiązaniem dla hal stalowych są fundamenty bezpośrednie, takie jak stopy fundamentowe pod słupami konstrukcyjnymi lub ławy fundamentowe. W zależności od obciążeń przenoszonych przez słupy i parametrów gruntu, projektuje się odpowiednią wielkość i kształt tych fundamentów. Kluczowe jest zapewnienie, aby nacisk jednostkowy pod stopą fundamentową nie przekroczył dopuszczalnej nośności gruntu, co zapobiega nadmiernym osiadaniom obiektu. Wymiarowanie fundamentów uwzględnia również obciążenia wynikające z działania sił poziomych, takich jak wiatr czy ruch maszyn.
W przypadku trudnych warunków gruntowych, gdy nośność podłoża jest niska, konieczne może być zastosowanie fundamentów głębokich. Mogą to być pale fundamentowe, które przenoszą obciążenia na głębsze, bardziej nośne warstwy gruntu. Projektowanie pali wymaga szczegółowych obliczeń, uwzględniających ich nośność, długość, średnicę oraz sposób wykonania. Istotne jest również odpowiednie połączenie pali z konstrukcją hali, najczęściej poprzez wykonanie żelbetowej płyty fundamentowej lub oczepów.
Niezwykle ważnym elementem jest również zaprojektowanie odpowiednich połączeń pomiędzy fundamentami a konstrukcją stalową hali. Zazwyczaj stosuje się kotwy fundamentowe, które są trwale zakotwione w betonie fundamentu i służą do mocowania słupów stalowych. Projekt kotew musi uwzględniać obciążenia pionowe i poziome działające na słupy, a także zapewnić odpowiednią sztywność połączenia. Precyzyjne rozmieszczenie i dokładne wykonanie kotew jest kluczowe dla prawidłowego montażu konstrukcji stalowej.
Dodatkowo, projekt fundamentów musi uwzględniać kwestie drenażu i izolacji przeciwwilgociowej, zwłaszcza w przypadku wysokiego poziomu wód gruntowych. Zapobiega to degradacji materiałów fundamentowych i konstrukcji stalowej oraz zapewnia odpowiednie warunki higieniczne wewnątrz hali. Przemyślane i prawidłowo wykonane fundamenty są gwarancją stabilności i bezpieczeństwa całej hali stalowej przez wiele lat jej użytkowania.
Jakie są nowoczesne technologie wykorzystywane przy projektowaniu hal stalowych
Współczesne projektowanie hal stalowych korzysta z zaawansowanych narzędzi i technologii, które znacząco usprawniają proces, zwiększają precyzję i pozwalają na tworzenie bardziej innowacyjnych i efektywnych konstrukcji. Jedną z kluczowych technologii jest wykorzystanie specjalistycznego oprogramowania do modelowania informacji o budynku (BIM – Building Information Modeling). BIM umożliwia stworzenie trójwymiarowego, cyfrowego modelu hali, który zawiera wszystkie informacje dotyczące geometrii, materiałów, parametrów technicznych i etapów budowy.
Dzięki BIM projektanci mogą na wczesnym etapie wykrywać potencjalne kolizje między różnymi elementami konstrukcyjnymi, instalacjami czy systemami, co pozwala na uniknięcie kosztownych błędów na etapie budowy. Model BIM stanowi centralne repozytorium danych, dostępne dla wszystkich uczestników procesu budowlanego – od architekta, przez konstruktora, aż po wykonawcę i inwestora. Ułatwia to komunikację, koordynację prac i zarządzanie projektem.
Kolejną ważną technologią jest wykorzystanie zaawansowanych metod obliczeniowych, takich jak analiza metodą elementów skończonych (MES – Metoda Elementów Skończonych). MES pozwala na bardzo dokładne symulowanie zachowania konstrukcji pod wpływem złożonych obciążeń i warunków. Dzięki temu inżynierowie mogą precyzyjnie optymalizować kształt i przekroje elementów stalowych, minimalizując zużycie materiału przy jednoczesnym zapewnieniu wymaganej wytrzymałości i stateczności. Analizy MES są szczególnie przydatne przy projektowaniu konstrukcji o niestandardowej geometrii lub poddawanych nietypowym obciążeniom.
W procesie projektowania coraz częściej wykorzystuje się również techniki optymalizacji parametrycznej i generatywnej. Pozwalają one na automatyczne generowanie wielu wariantów projektowych na podstawie zdefiniowanych parametrów i ograniczeń. Algorytmy optymalizacyjne mogą przeszukiwać ogromną przestrzeń możliwych rozwiązań, aby znaleźć te najbardziej efektywne pod względem kosztów, zużycia materiału czy osiągów konstrukcyjnych. Jest to szczególnie użyteczne przy projektowaniu skomplikowanych elementów kratownicowych lub elementów o złożonej geometrii.
Nie można zapomnieć o rozwoju technologii materiałowych i metod produkcji. Nowe gatunki stali o podwyższonej wytrzymałości, stopy aluminium czy kompozyty pozwalają na tworzenie lżejszych i bardziej wytrzymałych konstrukcji. Automatyzacja procesów produkcyjnych, takich jak cięcie laserowe, gięcie CNC czy robotyzacja spawania, zapewnia wysoką precyzję wykonania elementów stalowych, co przekłada się na łatwość montażu i jakość finalnej konstrukcji. Wszystkie te nowoczesne rozwiązania przyczyniają się do tworzenia hal stalowych o lepszych parametrach technicznych, większej ekonomiczności i krótszym czasie realizacji.
Jakie są kluczowe aspekty dotyczące trwałości i konserwacji projektowanych hal stalowych
Trwałość i długowieczność projektowanych hal stalowych zależą od wielu czynników, z których kluczowe są już na etapie projektowania. Jednym z najważniejszych aspektów jest wybór odpowiednich materiałów konstrukcyjnych i zabezpieczeń antykorozyjnych. Stal, choć wytrzymała, jest podatna na korozję, która może znacząco osłabić jej strukturę i prowadzić do przedwczesnego zużycia. Dlatego niezwykle ważne jest stosowanie stali o odpowiedniej klasie gatunkowej oraz zabezpieczanie jej powierzchni za pomocą powłok ochronnych.
Popularne metody ochrony antykorozyjnej obejmują malowanie proszkowe, malowanie natryskowe farbami epoksydowymi lub poliuretanowymi, a także cynkowanie ogniowe. Wybór metody zależy od specyfiki środowiska, w jakim będzie użytkowana hala, przewidywanych obciążeń chemicznych i atmosferycznych oraz wymagań estetycznych. W przypadku hal narażonych na działanie agresywnych substancji chemicznych lub wilgoci, stosuje się wielowarstwowe systemy powłok o podwyższonej odporności.
Kolejnym kluczowym aspektem jest prawidłowe zaprojektowanie połączeń elementów stalowych. Niewłaściwie wykonane spoiny lub połączenia śrubowe mogą być miejscami, w których gromadzi się wilgoć, co sprzyja korozji. Projekt musi uwzględniać rozwiązania, które ułatwiają odprowadzenie wody i zapobiegają jej gromadzeniu się w trudno dostępnych miejscach. Dotyczy to również połączeń z innymi materiałami, np. z betonem fundamentów, gdzie należy zadbać o odpowiednie uszczelnienia.
Ważną rolę odgrywa również projektowanie systemu odwodnienia dachu i elewacji. Skuteczne odprowadzanie wody deszczowej i roztopowej zapobiega jej kontaktowi z elementami konstrukcyjnymi, co jest kluczowe dla zachowania ich integralności. Należy również uwzględnić prawidłową wentylację przestrzeni pod dachem i wewnątrz hali, aby zapobiegać kondensacji pary wodnej, która może prowadzić do korozji i rozwoju pleśni.
Planowanie regularnych przeglądów technicznych i konserwacji jest nieodłącznym elementem zapewnienia długoterminowej trwałości hali. Już na etapie projektowania warto przewidzieć łatwy dostęp do wszystkich elementów konstrukcyjnych, które mogą wymagać inspekcji lub napraw. Harmonogram przeglądów powinien obejmować kontrolę stanu powłok ochronnych, połączeń, elementów usztywniających oraz stanu fundamentów. Wczesne wykrycie ewentualnych uszkodzeń lub oznak korozji pozwala na podjęcie odpowiednich działań naprawczych, które zapobiegną poważniejszym problemom i znacząco przedłużą żywotność hali stalowej.
Jakie są najważniejsze przepisy i normy przy projektowaniu hal stalowych
Projektowanie hal stalowych podlega rygorystycznym przepisom prawa budowlanego oraz szeregowi norm technicznych, których celem jest zapewnienie bezpieczeństwa użytkowania obiektów budowlanych. Podstawowym aktem prawnym regulującym proces budowlany w Polsce jest Prawo budowlane, które określa wymagania dotyczące projektowania, budowy, a także użytkowania obiektów budowlanych. Zgodnie z jego zapisami, każdy projekt budowlany musi być zgodny z ustaleniami miejscowego planu zagospodarowania przestrzennego lub decyzją o warunkach zabudowy.
Niezwykle istotne są normy dotyczące konstrukcji budowlanych, a w szczególności te dotyczące konstrukcji stalowych. Kluczowe znaczenie mają normy serii PN-EN 1990 „Eurokod: Podstawy projektowania konstrukcji” oraz PN-EN 1993 „Eurokod 3 Projektowanie konstrukcji stalowych”. Eurokody stanowią zharmonizowany zbiór zasad projektowania konstrukcji w całej Unii Europejskiej i obejmują zagadnienia takie jak:
- Określanie obciążeń działających na konstrukcje (Eurokod 1).
- Projektowanie ogólne konstrukcji stalowych, w tym obliczenia wytrzymałości, sztywności i stateczności (Eurokod 3 część 1-1).
- Projektowanie połączeń stalowych (Eurokod 3 część 1-8).
- Wymagania dotyczące jakości wykonania elementów stalowych.
- Projektowanie elementów konstrukcji narażonych na pożar.
Poza Eurokodami, w Polsce obowiązują również krajowe przepisy wykonawcze, które doprecyzowują niektóre zagadnienia lub wprowadzają dodatkowe wymagania. Należy również uwzględnić normy dotyczące bezpieczeństwa pożarowego, które określają wymagania w zakresie odporności ogniowej konstrukcji, systemów oddymiania, dróg ewakuacyjnych oraz wyposażenia przeciwpożarowego. Normy te mają kluczowe znaczenie dla bezpieczeństwa użytkowników hali.
Ważne są także przepisy dotyczące ochrony środowiska, które mogą nakładać ograniczenia związane z emisją hałasu, zanieczyszczeniem wód lub wpływem na krajobraz. Projektując halę, należy również wziąć pod uwagę wymagania dotyczące efektywności energetycznej, które określają standardy izolacyjności cieplnej przegród zewnętrznych oraz wymagania dotyczące systemów grzewczych i wentylacyjnych. Przestrzeganie wszystkich obowiązujących przepisów i norm jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa i funkcjonalności projektowanej hali.
