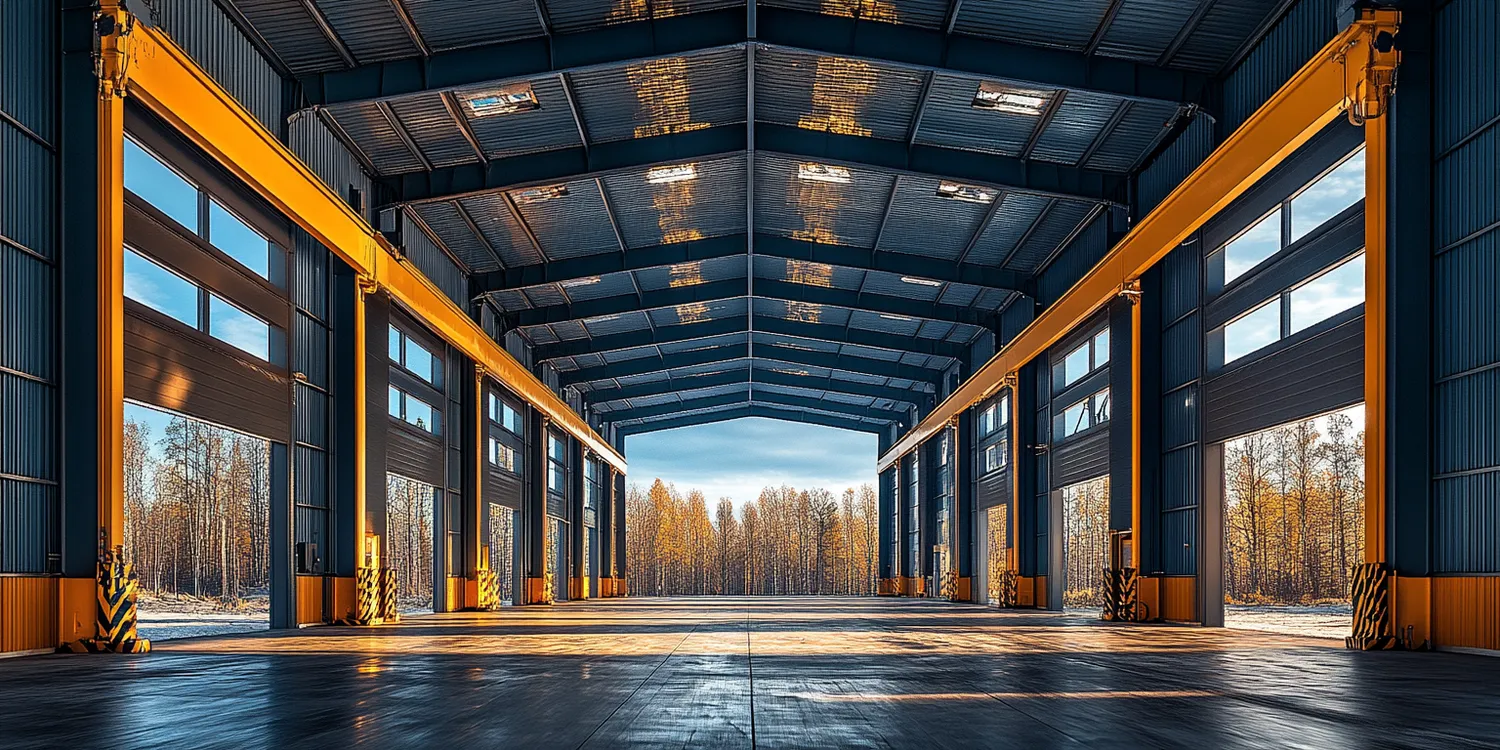

Jak zaprojektować hale stalowe?
Projektowanie hal stalowych to złożony proces, który wymaga dogłębnej wiedzy technicznej, znajomości przepisów budowlanych oraz zrozumienia specyficznych potrzeb inwestora. Odpowiednio zaplanowana konstrukcja stalowa stanowi fundament dla wielu przedsięwzięć, od magazynów, przez obiekty produkcyjne, aż po hale sportowe czy wystawiennicze. Kluczem do sukcesu jest stworzenie projektu, który będzie nie tylko bezpieczny i stabilny, ale również funkcjonalny, ekonomiczny i dopasowany do przyszłych zastosowań. Proces ten rozpoczyna się od analizy wymagań klienta i lokalizacji, a kończy na szczegółowych rysunkach wykonawczych, które staną się podstawą do budowy.
Wybór konstrukcji stalowej jako materiału budowlanego jest często podyktowany jej licznymi zaletami. Stal charakteryzuje się wysoką wytrzymałością, precyzją wykonania, a także możliwością łatwego demontażu i ponownego wykorzystania. To sprawia, że hale stalowe są elastycznym rozwiązaniem, które można adaptować do zmieniających się potrzeb. Jednakże, aby w pełni wykorzystać potencjał tego materiału, niezbędne jest profesjonalne podejście do etapu projektowania. Zaniedbania na tym etapie mogą prowadzić do poważnych konsekwencji, takich jak problemy konstrukcyjne, przekroczenie budżetu czy nawet zagrożenie bezpieczeństwa użytkowników obiektu.
W niniejszym artykule przeprowadzimy Cię przez kluczowe etapy projektowania hal stalowych, omawiając najważniejsze aspekty techniczne, prawne i praktyczne. Poznasz zasady doboru materiałów, metody obliczeniowe, a także wytyczne dotyczące dokumentacji projektowej. Celem jest dostarczenie Ci kompleksowej wiedzy, która pomoże Ci lepiej zrozumieć ten proces i świadomie uczestniczyć w każdym jego etapie, niezależnie od tego, czy jesteś inwestorem, czy przyszłym użytkownikiem hali stalowej.
Jakie są kluczowe etapy w procesie projektowania hal stalowych?
Proces projektowania hal stalowych można podzielić na kilka fundamentalnych etapów, z których każdy odgrywa niebagatelną rolę w ostatecznym kształcie i funkcjonalności obiektu. Pierwszym krokiem jest zawsze faza koncepcyjna i zebranie szczegółowych wymagań od inwestora. Należy precyzyjnie określić przeznaczenie hali, jej wymiary, wysokość, obciążenia użytkowe, a także wszelkie specyficzne potrzeby, takie jak obecność suwnic, specjalistycznych instalacji czy specyficznych wymagań dotyczących izolacji termicznej i akustycznej. Na tym etapie często sporządzana jest wstępna koncepcja architektoniczna, która pozwala na wizualizację przyszłego obiektu.
Kolejnym kluczowym etapem jest wykonanie projektu budowlanego. Jest to dokumentacja niezbędna do uzyskania pozwolenia na budowę. Zawiera ona między innymi opis techniczny obiektu, część architektoniczną, konstrukcyjną oraz informacje o sieciach i instalacjach. Projekt konstrukcyjny jest sercem całego przedsięwzięcia. Opiera się na szczegółowych obliczeniach statycznych i dynamicznych, które mają na celu zapewnienie bezpieczeństwa i stabilności konstrukcji stalowej pod wpływem wszystkich przewidywanych obciążeń, takich jak ciężar własny, obciążenia śniegiem, wiatrem czy obciążenia wynikające z użytkowania hali. Inżynierowie konstrukcji muszą wziąć pod uwagę wszelkie normy i przepisy budowlane, aby zapewnić zgodność projektu z prawem.
Po uzyskaniu pozwolenia na budowę następuje etap projektowania wykonawczego. Jest to najbardziej szczegółowa część procesu, która zawiera rysunki techniczne poszczególnych elementów konstrukcyjnych, detale połączeń, specyfikacje materiałowe oraz harmonogram montażu. Projekt wykonawczy stanowi bezpośrednią podstawę dla wykonawcy i zawiera wszystkie informacje niezbędne do precyzyjnego wykonania i zmontowania hali. Warto podkreślić, że na każdym etapie projektowania kluczowa jest ścisła współpraca między projektantem, inwestorem i wykonawcą, a także uwzględnienie wszelkich potencjalnych ryzyk i optymalizacja kosztów. Należy również pamiętać o aspektach związanych z OCP przewoźnika, które mogą mieć wpływ na logistykę i transport materiałów.
Jakie czynniki należy uwzględnić przy wyborze konstrukcji stalowej?
Kolejnym istotnym aspektem jest lokalizacja hali. Warunki atmosferyczne panujące w danym regionie, takie jak intensywność opadów śniegu, siła wiatru czy ryzyko wystąpienia trzęsień ziemi, mają bezpośredni wpływ na wymogi konstrukcyjne. Należy również wziąć pod uwagę warunki geologiczne gruntu, na którym posadowiona będzie hala, co determinuje rodzaj i głębokość fundamentów. Dostęp do działki i możliwości logistyczne, w tym dostępność dla transportu ciężkiego, mogą również wpływać na wybór konkretnych rozwiązań konstrukcyjnych, na przykład rodzaju i wielkości elementów stalowych, które będą montowane na miejscu.
Nie można zapominać o kwestiach ekonomicznych i czasowych. Koszt materiałów stalowych, koszty produkcji elementów prefabrykowanych oraz koszty montażu stanowią znaczącą część budżetu inwestycji. Projektant musi znaleźć optymalne rozwiązanie, które zminimalizuje koszty przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa i funkcjonalności. Czas realizacji projektu jest również kluczowy dla wielu inwestorów. Konstrukcje stalowe często pozwalają na szybsze wykonanie niż tradycyjne technologie budowlane, jednak optymalizacja projektu może jeszcze bardziej przyspieszyć ten proces. Ponadto, warto rozważyć aspekty dotyczące OCP przewoźnika, które mogą wpłynąć na koszty i czas transportu elementów konstrukcyjnych na plac budowy.
Jakie normy i przepisy prawne obowiązują przy projektowaniu hal stalowych?
Projektowanie hal stalowych jest procesem ściśle regulowanym przez szereg norm technicznych i przepisów prawnych, które mają na celu zapewnienie bezpieczeństwa konstrukcji oraz osób z niej korzystających. W Polsce kluczowym aktem prawnym jest Prawo budowlane, które określa ogólne zasady prowadzenia procesów budowlanych, w tym wymogi dotyczące dokumentacji projektowej, uzyskiwania pozwoleń na budowę oraz nadzoru nad realizacją inwestycji. Zgodnie z przepisami, projekt budowlany musi zawierać część architektoniczną, konstrukcyjną oraz techniczną dotyczącą instalacji, a jego integralną częścią jest opinia geotechniczna dotycząca warunków gruntowych.
Podstawą obliczeń konstrukcyjnych są Polskie Normy, które są zharmonizowane z normami europejskimi (Eurokody). Najważniejsze z nich to:
- Eurokod 0 Projektowanie konstrukcji ogólne – zasady obliczeń i zasady dotyczące projektowania konstrukcji budowlanych i inżynieryjnych;
- Eurokod 1 Oddziaływania na konstrukcje – określa obciążenia, jakim podlegają konstrukcje budowlane, takie jak obciążenia od ciężaru własnego, obciążenia od użytkowników, obciążenia klimatyczne (śnieg, wiatr), obciążenia od trzęsień ziemi;
- Eurokod 3 Projektowanie konstrukcji stalowych – zawiera szczegółowe zasady projektowania elementów stalowych, połączeń, a także całej konstrukcji stalowej w kontekście różnych typów budowli i obciążeń;
- Eurokod 8 Projektowanie konstrukcji pod kątem ich odporności na wpływy sejsmiczne.
Oprócz Eurokodów, w procesie projektowania stosuje się również inne normy, dotyczące na przykład ochrony przeciwpożarowej, izolacji termicznej i akustycznej, czy wymagań dotyczących środowiska pracy. Projektant musi również uwzględnić miejscowy plan zagospodarowania przestrzennego lub decyzję o warunkach zabudowy, które określają zasady i parametry zabudowy na danym terenie. Niezwykle ważne jest również, aby projekt był zgodny z przepisami dotyczącymi bezpieczeństwa i higieny pracy (BHP), zwłaszcza w przypadku hal produkcyjnych i magazynowych, gdzie występują specyficzne zagrożenia. Dbałość o zgodność z wszelkimi obowiązującymi normami i przepisami jest gwarancją bezpieczeństwa i legalności budowy.
Jakie są najważniejsze elementy konstrukcyjne hali stalowej do zaprojektowania?
Projektowanie hali stalowej opiera się na starannym zaprojektowaniu i połączeniu szeregu kluczowych elementów konstrukcyjnych, które wspólnie tworzą stabilną i funkcjonalną całość. Podstawowym elementem są słupy, które przenoszą obciążenia z dachu i ścian na fundamenty. Słupy mogą mieć różnorodne przekroje, najczęściej stosuje się kształtowniki dwuteowe lub rurowe, dobierane w zależności od wielkości obciążeń i rozpiętości hali. Ich rozmieszczenie jest kluczowe dla podziału przestrzeni i określenia maksymalnych rozpiętości obiektu.
Kolejnym fundamentalnym elementem są belki dachowe, które spoczywają na słupach i przenoszą obciążenia z pokrycia dachowego oraz obciążenia klimatyczne na słupy. Belki te mogą być kratownicowe lub pełnościenne, w zależności od potrzeb konstrukcyjnych i estetycznych. Rozpiętość belek dachowych często determinuje wielkość samej hali, a ich projekt musi uwzględniać również potencjalne obciążenia od systemów podwieszanych, takich jak linie produkcyjne czy oświetlenie. W halach o większych rozpiętościach stosuje się również dźwigary, które są elementami o większej sztywności i wytrzymałości.
Ważnym elementem są również rygle, które stanowią usztywnienie konstrukcji wzdłuż dachu i ścian, zapobiegając ich zwichrzeniu. Są one mocowane do słupów i belek dachowych. Ponadto, projekt musi uwzględniać systemy usztywnień, takie jak zastrzały czy stężenia, które zapewniają stabilność przestrzenną całej konstrukcji, szczególnie w kierunkach prostopadłych do płaszczyzny ram. Nie można zapomnieć o fundamentach, które przenoszą wszystkie obciążenia na grunt, ani o systemie pokrycia dachowego i poszycia ścian, które muszą być odpowiednio zaprojektowane pod kątem izolacyjności termicznej, akustycznej oraz odporności na warunki atmosferyczne. Wszystkie te elementy muszą być ze sobą precyzyjnie połączone za pomocą odpowiednio zaprojektowanych węzłów, które są kluczowe dla bezpieczeństwa całej konstrukcji.
Jakie są najlepsze praktyki w zakresie optymalizacji projektowania hal stalowych?
Optymalizacja projektowania hal stalowych to proces mający na celu uzyskanie najlepszych rezultatów pod względem kosztów, czasu realizacji, funkcjonalności i trwałości konstrukcji. Jedną z kluczowych praktyk jest wczesne zaangażowanie doświadczonego zespołu projektowego, który posiada głęboką wiedzę na temat materiałów stalowych, technologii budowlanych oraz obowiązujących norm. Już na etapie koncepcyjnym warto przeprowadzić analizę kosztów cyklu życia obiektu, uwzględniając nie tylko koszty budowy, ale również przyszłe koszty eksploatacji, konserwacji i ewentualnej rozbudowy. Wczesne wykrycie potencjalnych problemów i ich rozwiązanie na etapie projektowania jest znacznie tańsze niż wprowadzanie zmian w trakcie budowy.
Stosowanie standardowych modułów i elementów konstrukcyjnych, tam gdzie jest to możliwe, znacząco przyspiesza proces produkcji i montażu, a także obniża koszty. Optymalizacja geometrii konstrukcji, poprzez odpowiedni dobór rozpiętości, wysokości i układu słupów, pozwala na zmniejszenie ilości zużytego materiału przy zachowaniu wymaganej nośności i sztywności. Nowoczesne oprogramowanie do projektowania wspomaganego komputerowo (CAD) oraz narzędzia do analizy metodą elementów skończonych (MES) umożliwiają precyzyjne modelowanie konstrukcji i analizę jej zachowania pod wpływem różnych obciążeń, co pozwala na dokładniejsze wymiarowanie elementów i unikanie nadmiernych zapasów materiału. Ważne jest również, aby projekt uwzględniał łatwość montażu i demontażu, co może być istotne w przypadku przyszłych modyfikacji lub przeniesienia konstrukcji.
Kolejnym ważnym aspektem jest wybór odpowiednich gatunków stali i powłok ochronnych. Dobór materiałów odpornych na korozję i warunki atmosferyczne, a także zastosowanie odpowiednich zabezpieczeń antykorozyjnych, znacząco wydłuża żywotność konstrukcji i minimalizuje koszty konserwacji w przyszłości. Projektanci powinni również rozważać zastosowanie innowacyjnych rozwiązań, takich jak prefabrykowane systemy dachowe i ścienne, które mogą przyspieszyć prace budowlane i poprawić parametry izolacyjne hali. Efektywne zarządzanie dokumentacją projektową, zapewnienie jej spójności i dostępności dla wszystkich uczestników procesu budowlanego, jest również kluczowe dla uniknięcia błędów i opóźnień. Uwzględnienie aspektów związanych z logistyką i transportem, w tym możliwości związane z OCP przewoźnika, może również prowadzić do optymalizacji kosztów i terminów.
